低合金方矩管生产

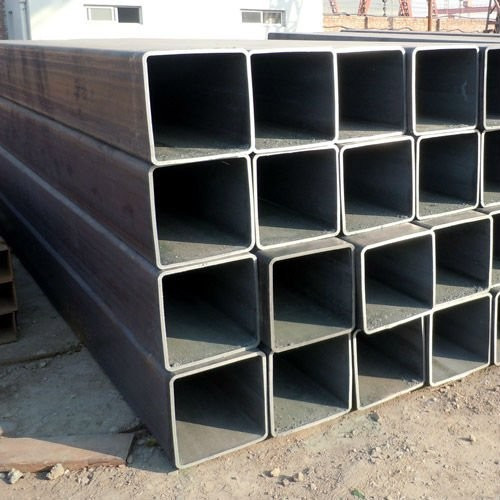

　　低合金方矩管生产核心解析

　　一、生产工艺与流程

　　低合金方矩管的生产以Q345、Q355、16Mn等低合金钢为原料，通过以下主流工艺成型：

　　热轧工艺

　　流程：钢坯加热至1200℃以上→粗轧机开坯→精轧机定径→冷床冷却→矫直→切割定尺。

　　特点：生产效率高(单线日产可达200吨)，成本低，但尺寸精度(±1mm)和表面质量(存在氧化皮)略逊于冷轧。

　　适用场景：大批量生产常规规格(如100×100×5mm至400×400×20mm)，用于建筑结构、机械框架等。

　　冷轧工艺

　　流程：热轧卷板开卷→酸洗去除氧化皮→冷轧机多道次轧制→高频焊接→热处理消除应力→定尺切割。

　　特点：尺寸精度高(±0.3mm)，表面光洁度达Ra3.2μm，但生产成本较热轧高15%-20%。

　　适用场景：精密机械、汽车制造等领域，如生产30×30×2mm至150×150×8mm方矩管。

　　二、关键质量控制点

　　化学成分控制

　　严格按GB/T 1591-2018标准控制Mn、Si等合金元素含量。例如，Q355B方矩管要求Mn含量1.20%-1.60%，以确保屈服强度≥355MPa。

　　检测方法：采用光谱分析仪对每炉钢水进行成分检测，误差控制在±0.05%以内。

上一新闻： 厚壁方矩管生产供应

下一新闻： 没有啦
