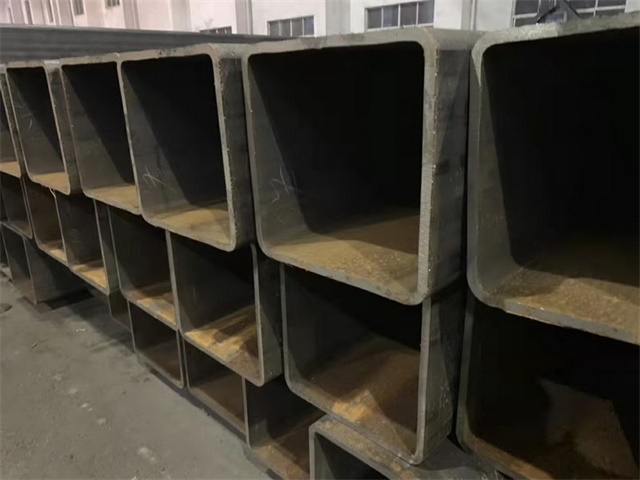

大口径方矩管折弯怎么算

　　大口径方矩管折弯计算涉及多个参数，以下从弯曲半径、展开长度等方面介绍其计算方法：

　　弯曲半径的计算

　　经验公式法：

　　根据技术设计要求及管子设备加工能力，通常采用弯曲半径R=3D(D为管子直径)。在管子布置比较紧凑的地方，允许弯曲半径小于三倍管子直径，但不得小于两倍管子直径。管子有特殊要求的弯曲半径，经过有关部门研究认证，才可做特殊胎具，专项专用。小于两倍弯曲半径的管子，应采用定型弯头。大于三倍弯曲半径的大弯曲半径，可以采用将大半径弧长按对应角度分段，用R=3D小弯曲半径弯曲等方法解决。

　　弯头弯曲半径计算也可使用公式DN×系数×倍数=弯曲半径，其中DN代表管道直径，系数通常为1.016，倍数则根据实际情况选择。例如，如果管道直径为100mm，选择倍数1.5，对应的弯曲半径为101.6mm×1.5=152.4mm。

　　公式推导法：

　　公式R=1+2mEσsRxR中，R为方管弯曲半径(mm);σs为管件屈服点(MPa);E为管件弹性模量(MPa);Rx为相对弯曲半径，Rx=2H2R，H为方管的外形尺寸(mm);m=k1+2Rxk0，k1为管材截面形状系数，k0为钢材的相对强化系数。通过对以上公式的求解计算可得各个参数的值，进而求得模具参数值。

　　展开长度的计算

　　基本折弯计算方法：简单的直角折弯计算公式为展开长度L=折弯前总长度−折弯系数×折弯次数，折弯系数与材料厚度、折弯角度及下模有关。

　　单道折弯计算方法：L=A+B−P′(P′为折弯系数)。

　　多道折弯计算方法：每增一道折弯，减一个折弯系数。

　　大圆弧折弯计算方法：使用中性层计算，L=π×(R−T/2)×(折弯角度/180°)，其中T为材料厚度。
